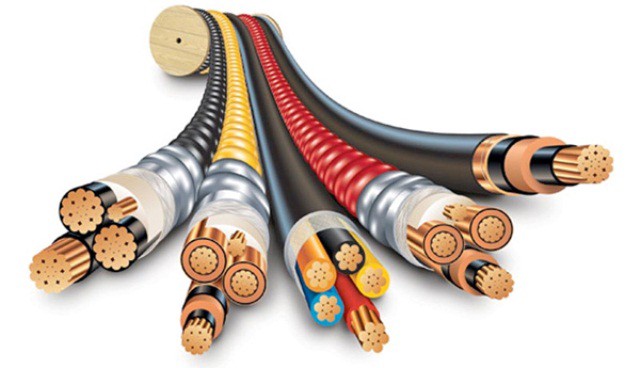

جدول جریان مجاز کابل برق خانگی: راهنمای جامع انتخاب کابل مناسب

یکی از مهمترین عوامل در طراحی و اجرای سیستم های برق خانگی، انتخاب کابل برق با سطح مقطع مناسب است. استفاده از کابل با جریان مجاز ناکافی میتواند منجر به گرمایش بیش از حد، کاهش عمر مفید کابل و حتی خطر آتشسوزی شود. در این مقاله، به بررسی جدول جریان مجاز کابل برق خانگی میپردازیم و عوامل مؤثر بر آن را تحلیل میکنیم.

 آشنایی با جریان مجاز کابل برق

1.1 تعریف جریان مجاز
جریان مجاز کابل (Current Carrying Capacity) به حداکثر جریان الکتریکی گفته میشود که یک کابل میتواند به صورت مداوم و بدون ایجاد گرمایش خطرناک، از خود عبور دهد. این مقدار بر اساس استانداردهای بینالمللی مانند IEC 60287 و NEC تعیین میشود.

1.2 اهمیت توجه به جریان مجاز در سیستمهای برق خانگی
– جلوگیری از گرمایش بیش از حد و آسیب به عایق کابل
– کاهش خطر اتصال کوتاه و آتشسوزی
– افزایش طول عمر سیستم برقکشی
– بهبود بهره وری انرژی و کاهش تلفات الکتریکی

عوامل مؤثر بر جریان مجاز کابل

2.1 سطح مقطع کابل
یکی از اصلیترین عوامل تعیین کننده جریان مجاز کابل، سطح مقطع آن است. هرچه سطح مقطع بیشتر باشد، مقاومت الکتریکی کمتر شده و جریان بیشتری میتواند از کابل عبور کند.

2.2 جنس هادی (مس یا آلومینیوم)
– هادی مسی: رسانایی بالاتر، جریان مجاز بیشتر، قیمت بالاتر
– هادی آلومینیومی: سبکتر و ارزانتر، اما جریان مجاز کمتر نسبت به مس با همان سطح مقطع

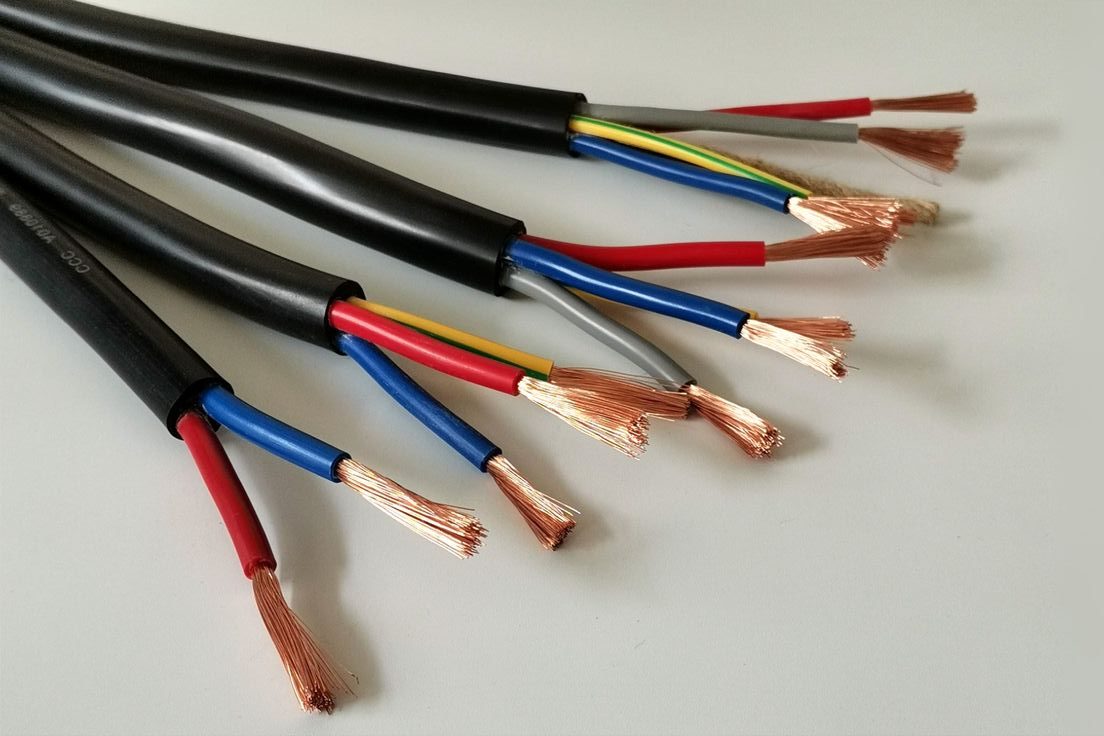

2.3 تعداد رشته های کابل
کابلهای تک رشته (Solid) و چند رشته (Stranded) رفتار متفاوتی در عبور جریان دارند. معمولاً کابل های چندرشته انعطاف پذیری بیشتری دارند اما ممکن است جریان مجاز آنها کمی کمتر باشد.

2.4 دمای محیط و روش نصب
– نصب در دال بتنی یا زیر خاک باعث کاهش جریان مجاز میشود.
– دمای محیط بالا (مثلاً در مناطق گرمسیر) نیاز به کابل با سطح مقطع بالاتر دارد.

2.5 تعداد کابل های مجاور
اگر چند کابل در کنار هم نصب شوند، گرمایش متقابل باعث کاهش جریان مجاز کابل میشود.

جدول جریان مجاز کابل برق خانگی

در این بخش، جدول جریان مجاز کابل برق خانگی بر اساس استاندارد IEC ارائه میشود.

3.1 جریان مجاز کابل مسی تک رشته (PVC Insulated)

مقادیر جریان مجاز کابل های برق خانگی با هادی مسی و عایق PVC را در دو حالت نصب متفاوت نشان میدهد:
1. نصب در هوا (مانند عبور از روی دیوار یا سقف)
2. نصب در داکت (مانند لوله های فولادی یا PVC درون دیوار)

سطح مقطع 1.5 میلی مترمربع
– در حالت نصب در هوا: 18 آمپر
– در حالت نصب در داکت: 15 آمپر
این سایز معمولاً برای مدارهای روشنایی استفاده میشود، چون جریان مصرفی چراغها معمولاً پایین است.

سطح مقطع 2.5 میلیمترمربع
– در هوا: 24 آمپر
– در داکت: 20 آمپر
این سطح مقطع برای پریزهای معمولی (مانند شارژر موبایل، تلویزیون و لامپ های پر مصرف) مناسب است.

سطح مقطع 4 میلیمترمربع
– در هوا: 32 آمپر
– در داکت: 26 آمپر
از این کابل برای دستگاه های پرمصرف مانند ماشین لباسشویی، یخچال و کولرهای گازی کوچک استفاده میشود.

سطح مقطع 6 میلیمترمربع
– در هوا: 41 آمپر
– در داکت: 34 آمپر
برای کولرهای گازی بزرگ، آبگرمکن برقی و برخی دستگاه های صنعتی سبک کاربرد دارد.

سطح مقطع 10 میلیمترمربع
– در هوا: 57 آمپر
– در داکت: 46 آمپر
این سایز برای تابلوهای تقسیم واحدها، انشعابات اصلی آپارتمان ها و مصارف صنعتی سبک مناسب است.

سطح مقطع 16 و 25 میلیمترمربع
– 16mm²: تا 76A در هوا و 61A در داکت
– 25mm²: تا 101A در هوا و 80A در داکت
این اندازه ها معمولاً برای انشعابات اصلی ساختمان، موتورخانه ها و مصارف صنعتی به کار میروند.

نکات کلیدی
– نصب در داکت همیشه جریان مجاز را کاهش میدهد (به دلیل تهویه کمتر و گرمایش بیشتر).
– افزایش سطح مقطع = افزایش جریان مجاز، اما باید هزینه و فضای نصب را نیز در نظر گرفت.
– این مقادیر برای دمای محیط 30°C است و در دمای بالاتر باید از ضریب تصحیح استفاده کرد.

این جدول یک راهنمای سریع برای انتخاب کابل ایمن و بهینه در پروژه های برق خانگی است.

3.2 جریان مجاز کابل آلومینیومی تک رشته (PVC Insulated)

جدول فوق مقادیر جریان مجاز برای کابل‌های آلومینیومی با عایق PVC را نشان می‌دهد که در دو حالت مختلف نصب مورد استفاده قرار می‌گیرند:

کابل آلومینیومی 2.5 میلی‌متر مربع
– در حالت نصب در هوا: 18 آمپر
– در حالت نصب در داکت: 15 آمپر
این سایز برای مصارف سبک مانند روشنایی‌های پرتعداد یا پریزهای کم مصرف مناسب است.

کابل آلومینیومی 4 میلی‌متر مربع
– در هوا: 24 آمپر
– در داکت: 20 آمپر
برای پریزهای معمولی و دستگاه‌های خانگیhttps://shahabegostar.ir/shop/ متوسط مانند یخچال و تلویزیون پیشنهاد می‌شود.

کابل آلومینیومی 6 میلی‌متر مربع
– در هوا: 31 آمپر
– در داکت: 26 آمپر
مناسب برای دستگاه‌های نسبتاً پرمصرف مانند کولرهای گازی کوچک و ماشین‌های لباسشویی.

کابل آلومینیومی 10 میلی‌متر مربع
– در هوا: 42 آمپر
– در داکت: 35 آمپر
برای مصارف سنگین‌تر مانند کولرهای گازی بزرگ و آبگرمکن‌های برقی کاربرد دارد.

کابل آلومینیومی 16 میلی‌متر مربع
– در هوا: 56 آمپر
– در داکت: 47 آمپر
برای انشعابات اصلی واحدهای مسکونی و تابلوهای تقسیم مناسب است.

کابل آلومینیومی 25 میلی‌متر مربع
– در هوا: 73 آمپر
– در داکت: 61 آمپر
این سایز برای فیدرهای اصلی ساختمان‌های مسکونی و مصارف نیمه صنعتی کاربرد دارد.

نکات مهم:
1. جریان مجاز کابل‌های آلومینیومی حدود 30% کمتر از کابل‌های مسی با همان سطح مقطع است.
2. نصب در داکت به دلیل محدودیت در تبادل حرارت، جریان مجاز را 15-20% کاهش می‌دهد.
3. این مقادیر برای دمای محیط 30 درجه سانتیگراد معتبر بوده و در دماهای بالاتر باید ضریب تصحیح اعمال شود.
4. برای محاسبه دقیق‌تر باید طول مسیر کابل و افت ولتاژ نیز در نظر گرفته شود.

3.3 تأثیر دما بر جریان مجاز کابل
اگر دمای محیط از 30°C بیشتر باشد، باید از ضریب تصحیح دما استفاده کرد.

جدول فوق ضرایب تصحیح جریان مجاز کابل‌ها را بر اساس دمای محیط نشان می‌دهد. این ضرایب برای محاسبه دقیق‌تر جریان مجاز کابل‌ها در شرایط مختلف دمایی ضروری هستند.

ضرایب تصحیح بر اساس دما:
– در دمای استاندارد 30 درجه سانتیگراد، ضریب تصحیح 1.00 است، یعنی نیازی به تعدیل جریان مجاز نیست.
– وقتی دمای محیط به 35 درجه می‌رسد، ضریب به 0.94 کاهش می‌یابد، یعنی جریان مجاز باید 6% کاهش یابد.
– در دمای 40 درجه، ضریب 0.87 اعمال می‌شود که به معنای کاهش 13% جریان مجاز است.
– برای محیط‌های بسیار گرم با دمای 45 درجه، ضریب به 0.79 می‌رسد که نیازمند کاهش 21% جریان مجاز است.

مثال کاربردی:
برای یک کابل مسی با سطح مقطع 4mm² که جریان مجاز آن در 30°C برابر 32A است، محاسبه جریان مجاز در 40°C به این صورت انجام می‌شود:
1. ابتدا ضریب تصحیح 40°C را از جدول پیدا می‌کنیم (0.87)
2. سپس جریان مجاز پایه را در این ضریب ضرب می‌کنیم:
\[ 32A \times 0.87 = 27.84A \]

نکات مهم:
1. این ضرایب برای کابل‌های با عایق PVC معتبر هستند.
2. در مناطق گرمسیری که دمای محیط معمولاً بالا است، باید این تصحیح را حتماً اعمال کرد.
3. این محاسبه فقط برای تصحیح اثر دما است و عوامل دیگر مانند روش نصب یا تعداد کابل‌های مجاور باید جداگانه محاسبه شوند.
4. برای دماهای بینابینی می‌توان از درون‌یابی خطی استفاده کرد.

این جدول به مهندسان و تکنسین‌ها کمک می‌کند تا در طراحی تأسیسات برقی، به ویژه در مناطق با آب‌وهوای گرم، محاسبات دقیق‌تری انجام دهند و از گرمایش بیش از حد کابل‌ها جلوگیری کنند.

محاسبه جریان مورد نیاز برای مصارف خانگی

4.1 محاسبه جریان بار الکتریکی
برای تعیین سطح مقطع مناسب، ابتدا باید جریان مصرفی دستگاهها را محاسبه کرد:
\[ I = \frac{P}{V \times \cos \phi} \]
– \( I \): جریان (آمپر)
– \( P \): توان (وات)
– \( V \): ولتاژ (220V در سیستمهای خانگی)
– \( \cos \phi \): ضریب توان (معمولاً 0.8 برای مصارف خانگی)

مثال: برای یک دستگاه 2500W:
\[ I = \frac{2500}{220 \times 0.8} \approx 14.2A \]
با توجه به جدول جریان مجاز کابل برق خانگی، یک کابل 1.5mm² (با جریان مجاز 18A) مناسب است.

4.2 انتخاب کابل برای پریزها و کلیدهای روشنایی
– پریزهای معمولی: کابل 2.5mm² (جریان مجاز 24A)
– پریزهای پرقدرت (مثل کولر گازی): کابل 4mm² (جریان مجاز 32A)
– روشنایی: کابل 1.5mm² (جریان مجاز 18A)

استانداردهای مهم در انتخاب کابل برق

5.1 استاندارد IEC 60287
این استاندارد بینالمللی روشهای محاسبه جریان مجاز کابل را تعیین میکند.

5.2 استاندارد ملی ایران (ISIRI)
در ایران، استاندارد ISIRI 607 برای کابلهای برق استفاده میشود که بر اساس IEC تنظیم شده است.

5.3 استاندارد NEC (آمریکا)
در برخی پروژهها از استاندارد NEC استفاده میشود که ممکن است مقادیر متفاوتی برای جریان مجاز کابل ارائه دهد.

نکات ایمنی در نصب کابل های برق خانگی

1. از کابل با سطح مقطع مناسب استفاده کنید.
2. از عبور کابل از محلهای گرم یا مرطوب خودداری کنید.
3. برای کابلکشی در دیوار از لوله های مخصوص (داکت) استفاده شود.
4. از اتصالات مطمئن و با کیفیت استفاده کنید.
5. در صورت نیاز به کابلکشی طولانی، افت ولتاژ را محاسبه کنید.

نتیجه گیری
انتخاب کابل با جریان مجاز مناسب، یکی از ارکان اصلی ایمنی و کارایی سیستم برق خانگی است. با استفاده از جدول جریان مجاز کابل برق خانگی و در نظر گرفتن عوامل مؤثر مانند دما، روش نصب و جنس هادی، میتوان از سیستم برق کشی بهینه و ایمن بهره برد. همیشه استانداردهای روز را رعایت کنید و در صورت نیاز با مهندسان برق مشورت نمایید.
